elec calc EP est une solution professionnelle permettant de concevoir des installations électriques extérieures conformément à la norme NF C17-200 et aux spécifications du guide AFNOR C17-205

Calendrier

Février 2025

  • COMPLET – Formation ONLINE elec calc du 5 au 7 Février 2025En ligne
  • COMPLET – Formation ONLINE elec calcdu 25 au 27 Février 2025En ligne
  • COMPLET – Formation ONLINE archelios PROdu 18 au 18 Février 2025En ligne

Les promesse d’elec calc EP

trace-offre-complete

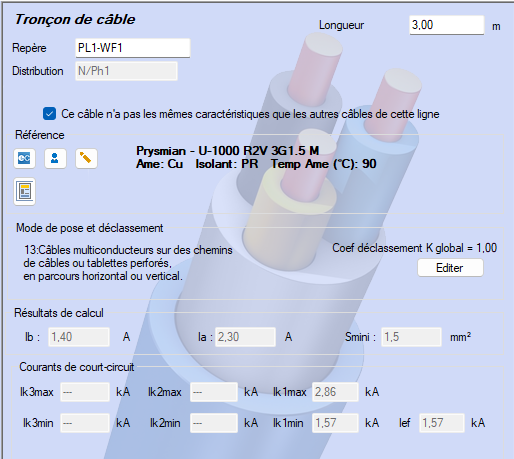

Dimensionnement des canalisations et des protections en tenant compte des chutes de tension et des courants de court-circuit selon la répartition des luminaires et apporte des renseignements sur l’état de conformité par une présentation claire et conviviale.

trace-settings

Saisie de plusieurs sources d’alimentation et de charges personnalisables à l’aide d’options avancées, afin de faire des calculs précis basés sur des données spécifiques telles que les paramètres de l’environnement ou le mode de démarrage des moteurs, entre autres.

trace-predimensionnement

Vue arborescente de l’installation d’éclairage public, du réseau d’alimentation jusqu’au raccordement des différents points lumineux. elec calc EP propose l’édition d’une note de calcul comportant les résultats de calcul, les nomenclatures, les listes de câbles…

trace-design

Edition de l’ensemble des documents nécessaires à la réalisation de votre installation et fournir les éléments techniques nécessaires à la validation de votre installation aux organismes de contrôle.

Fonctionnalités

Conception, optimisation et contrôle d’une installation d’éclairage extérieur selon la norme NF C 17-200 et le guide AFNOR C17-205

Génération automatique de l’arborescence de la ligne d’éclairage à partir des paramètres définis par l’utilisateur

Dimensionnement de l’ensemble de l’installation en fonction des contraintes électriques

Edition des documents, schémas et notes de calculs nécessaires à la validation de la conformité des installations

Export du synoptique de l’installation au format DWG

Licence transférable sur un ordinateur portable pour travail distant sur chantier

Harmonisation du catalogue fabricants avec la base de données de la suite elec calc

trace-cloud-lg

Normes - garantir la sécurité des installations

L’utilisateur dispose de fonctionnalités qui lui permettent de dimensionner ses installations avec une garantie de conformité selon les normes de sécurité électriques NF et européennes en vigueur.

Actualisation du facteur de tension Cmin

Les méthodes de calcul d’elec calc EP intègrent la modification du coefficient Cmin – valeur du facteur de tension – qui apparaît dans le FD C17-205 d’août 2020.

Cette actualisation fait suite à l’édition du FD C15-500 « installations électriques à basse tension – Détermination des sections des conducteurs et choix des dispositifs de protection à l’aide de logiciels de calcul » éditée dans le cadre de la révision de l’EN 60909-0.

Le FD C17-205 rassemble les conditions qui permettent de déterminer les sections des conducteurs ainsi que le choix des dispositifs de protection des installations d’éclairage extérieur. Pour l’utilisateur, la prise en compte de ce paramètre est la garantie d’une installation sécurisée.

Références

elec calc EP a été développé avec la collaboration technique d’INEO RESEAUX OUEST, acteur majeur du génie électrique, qui intervient dans la gestion de l’éclairage public de nombreuses villes en France.

elec calc EP s’appuie sur l’expertise reconnue de Trace Software en matière de calcul électrique avec le développement d’elec calc (anciennement TR-CIEL lancé en 1998), logiciel certifié Elie BT.

Comment gérer la règle du nombre ?

Un chapitre dans la note de calcul permet d’obtenir la répartition des lampes, par référence, sur chacune des lignes d’éclairage.

Cette fonctionnalité a pour objectif de faciliter la gestion de la « règle du nombre » des fabricants : pour un modèle et un calibre de protection, le fabricant indique le nombre maximal de lampes protégées (règle non normative propre à chaque marque).
